花紋輸送帶
花紋輸送帶
花紋輸送帶是由工作面為花紋狀的覆蓋膠和非工作面為平面的覆蓋膠與帶芯構成的傾角輸送帶。帶面上有高于帶體的“人”字型花紋,花紋可是開口也可是封閉的,每一種花紋又可分為高、中、低三種。
花紋輸送帶是由工作面為花紋狀的覆蓋膠和非工作面為平面的覆蓋膠與帶芯構成的傾角輸送帶。
花紋輸送帶·特點:
(1)帶芯材質:普通棉帆布(CC)、滌棉混織帆布(CP)、尼龍(NN)、聚酯(EP)等
(2)帶寬:300~800mm
(3)花紋高:5,10,15,20mm 注:花紋形狀可依用戶要求設計。
(4)特點:適用于傾角為0~40°物料的輸送,防止物料下滑。
常用的花紋輸送帶詳解如下:

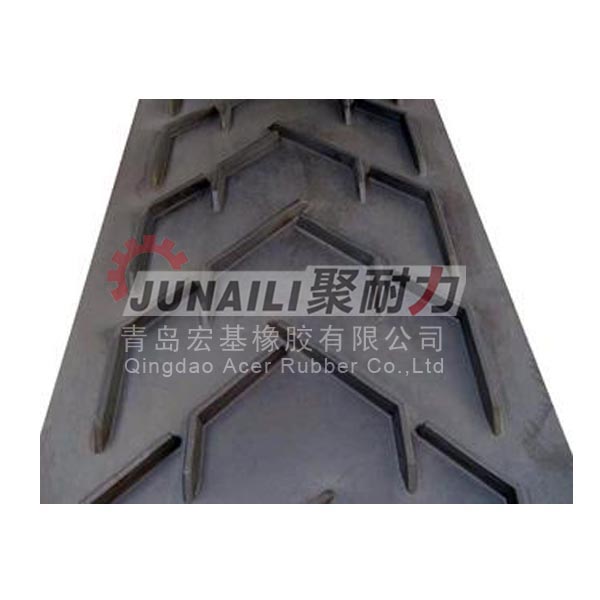

人字型花紋
特征帶面上有高于帶體的“人”字型花紋,花紋可是開口也可是封閉的,每一種花紋又可分為高、中、低三種。
用途適用于≤40度傾角的粉狀、顆粒狀、小塊物料輸送、也可輸送袋裝物料。
條狀花紋
特征帶面上橫有高出帶體的條狀花紋,花紋分為高、中、低三種,每種花紋按排列間距可分為疏、密等形式。
用途
適用于≤30度傾角的水平輸送包裝物。若在成槽情況下,可代替人字型花紋。
粒狀花紋
特征
帶面上有高出帶體或凹嵌入帶體的粒狀花紋,也可將凹坑制成方孔形或棱形和布紋形。
用途
凸粒狀花紋適用于軟包裝物或需有抓著力的物料輸送(如紙板箱)或無滑動輸送。
凹坑形粒狀花紋適用于≤45度傾角的粒狀物輸送。
草坪花紋、魚骨花紋、菱形格花紋、十字花紋、網眼花紋、倒三角花紋、馬蹄花紋、鋸齒花紋、小圓點花紋、鉆石花紋、蛇皮花紋、布紋、大圓臺花紋、波浪花紋、搓板花紋、一字型花紋、細直條花紋、高爾夫花紋、大方格花紋、亞光花紋、粗質地花紋、格子花紋等以適用于工業領域中不同工作環境不同性能要求之需。
組成及品種
花紋輸送帶由基帶和花紋兩部分組成。
常用品種
由于運送物料不同和輸送傾角大小不同,要求花紋形狀和高度也不同。常用的品種有:人字形、八字形、魚骨、U形、圓柱形、麻點等。或根據用戶要求設計,適用于小于30度傾角的粉狀、顆粒狀、及塊狀物料的花紋輸送帶。
花紋輸送帶的保養
花紋輸送帶在運輸和貯存中,應保持清潔避免陽光直射或雨雪浸淋,防止與酸、堿、油類、有機溶劑等物質接觸,并距離發熱裝置一米以外。
貯存時倉庫溫度宜保持在18-40 ℃之間,相對濕度宜保持在 50- 80 %之間。
貯存期間,輸送帶須成卷放置,不得折迭,放置期間應每季翻動一次。
不同類型、規格層數的輸送帶不宜接在一起使用,其接頭最好采用膠接法。
輸送帶的類型、結構、規格、層數應根據使用條件合理選用。
輸送帶運行速度一般不宜大于 2 .5 米/秒,塊度大,磨損性大的物料和使用固定的卸料裝置應盡量采用低速。
輸送機的傳動滾筒直徑與輸送帶布層的關系、傳動滾筒、改向滾筒的配套以及對托輥槽角的要求應根據輸送機的設計規定,合理選取。
給料方向應順輸送帶的運行方向,為減小物料下落時對輸送帶的沖擊應采溜槽,減小物料下落距離;輸送帶受料段應縮短托輥間距和采用緩沖托輥為漏料,帶順應采用柔軟適度的擋料板,以免檔料板過硬,刮破輸送帶的帶面。
