鋼絲繩芯輸送帶
鋼絲繩輸送帶

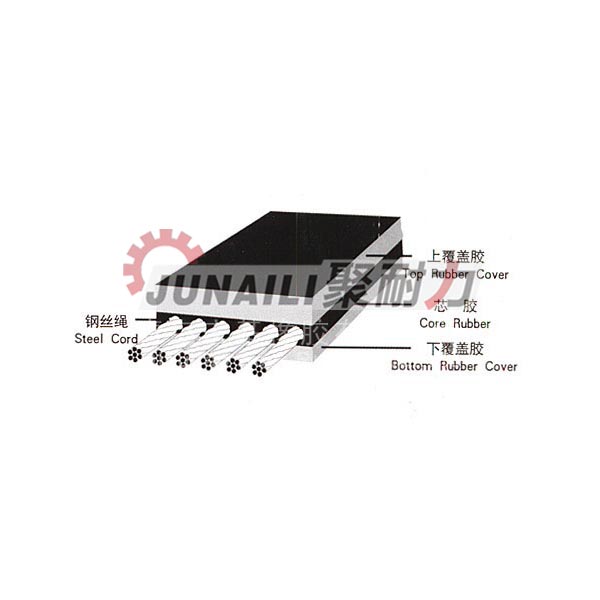

鋼絲繩輸送帶是以鋼絲為骨架的橡膠運輸帶。具有拉伸強度大、抗沖擊好、壽命長、使用伸長小、 成槽性好、耐曲撓性好的優點，適于長距離、大運程、高速度輸送物料。該產品是由芯膠、鋼絲繩、覆蓋層和邊膠構成。
用途
鋼絲繩輸送帶適用于煤礦、礦山、港口、電力、冶金、建材等行業要求防撕裂條件下的物料輸送，可用于長距離、大跨度、大運量和高速度物料的輸送。
特點
鋼絲繩輸送帶是由芯膠、鋼絲繩、籠蓋層和邊膠構成的，具有防霉、防蛀、防老化、耐熱性好、抗撕裂強度高以及帶面用壞后可以翻新等長處?！√攸c(diǎn)拉伸強度大。抗沖擊好，壽命長，使用伸長小，成槽性好，耐曲撓性好適于長間隔，大運程，高速度輸送物料。
特征
1、允許使用強度高，安全系數高；
2、伸長極小，張緊行程距離短；
3、鋼絲繩與橡膠結合牢固，動態性能優良；
4、帶體柔軟，成槽性好，直線運行性好；
5、抗沖擊性能優良；
6、接頭可靠，使用壽命長。
技術性能
（1）各項性能符合GB9770；
（2）覆蓋膠的性能用戶如有特殊要求請和我們聯系；
（3）抗沖擊耐撕裂型可提高可提高抗沖擊性能1～2倍，抗撕裂性能提高0.5～1倍；
（4）耐寒型最低工作溫度-60℃。
分類
1、按結構分：普通型和抗沖擊、抗撕裂型。
2、按用途分：除普通型外，還有耐磨、耐熱、耐寒、耐酸堿、阻燃、防撕裂、難燃、耐臭氧等類型。
3、品種：按覆蓋膠性能可分為：普通型鋼絲繩芯輸送帶，阻燃型鋼絲繩芯輸送帶 ，耐熱型鋼絲繩芯輸送帶，耐磨型鋼絲繩芯輸送帶，耐寒型鋼絲繩芯輸送帶，耐酸堿型鋼絲繩芯輸送帶，耐油型鋼絲繩芯輸送帶，阻燃型鋼絲繩芯輸送帶等品種。強度較普通運輸帶高，長度也較長，可以減少轉換點站，節約動力和治理用度。
損壞形式
鋼絲繩輸送帶的損壞有多種形式，主要為：上膠面嚴重磨損；扯邊；撕裂。其中，輸送帶撕裂是危害最大的一種損壞形式，它主要是指輸送物料中的尖銳雜質插入輸送帶或輸送帶中鋼絲抽出造成輸送帶縱向的撕裂。輸送帶撕裂雖是一種偶然性的損壞，但破壞性大，若不能及時控制便會造成整條輸送帶撕裂（撕裂數千米輸送帶的事故在港口時有發生），進而引起停產，給港口帶來巨大的直接和間接經濟損失。所以對輸送帶撕裂的防護及檢測工作，一直受到輸送帶生產廠家、用戶的重視。同時，有關國家標準也要求輸送帶應安裝防止縱向撕裂和撕裂檢測裝置。
執行標準及主要指標
普通型執行GB/T9770-2001標準，耐寒型執行Q/FXS05-2002標準確，耐臭氧型執行Q/FXS06-2002標準，難燃型執行G2539-93標準，耐酸堿型執行Q/FXS02-2002，耐熱型執行Q/FXS08-2001，防撕裂型執行HG/T3646-1999標準，阻燃型執行MT668-1997標準。
|
品 種 |
標準及主要指標 |
|
普通型鋼絲繩芯輸送帶 |
GB/T9770-2001 |
|
阻燃型鋼絲繩芯輸送帶 |
MT668-1997 |
|
一般阻燃型鋼絲繩芯輸送帶 |
MT668-1997 |
|
耐熱型鋼絲繩芯輸送帶 |
HG2297-92 |
|
耐磨型鋼絲繩芯輸送帶 |
邵伯爾磨耗量≤90mm 3 |
|
耐酸，堿，油型鋼絲繩芯輸送帶 |
HG4-846 |
|
耐寒型鋼絲繩芯輸送帶 |
脆性溫度-40℃ |
鋼絲繩芯輸送帶主要技術參數（表1，表2，表3）
表一：
|
項 目 |
St 630 |
St 800 |
St 1000 |
St 1250 |
St 1600 |
St 2000 |
St 2500 |
St 3150 |
St 3500 |
St 4000 |
St 4500 |
St 5000 |
St 5400 |
|
縱向拉伸強度 N/mm |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
3500 |
4000 |
4500 |
5000 |
5400 |
|
鋼絲繩最大公稱直徑 mm |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
6.0 |
7.2 |
8.1 |
8.6 |
8.9 |
9.7 |
10.9 |
11.3 |
|
鋼絲繩間距 mm |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
上覆蓋層厚度 mm |
5 |
5 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8 |
8 |
8.5 |
9 |
|
下覆蓋層厚度 mm |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
8.5 |
9 |
表二：
|
寬度規格 mm |
鋼 絲 繩 根 數 |
||||||||||||
|
St 630 |
St 800 |
St 1000 |
St 1250 |
St 1600 |
St 2000 |
St 2500 |
St 3150 |
St 3500 |
St 4000 |
St 4500 |
St 5000 |
St 5400 |
|
|
800 |
75 |
75 |
63 |
63 |
63 |
63 |
50 |
50 |
50 |
|
|
|
|
|
1000 |
95 |
95 |
79 |
79 |
79 |
79 |
64 |
64 |
64 |
64 |
59 |
55 |
55 |
|
1200 |
113 |
113 |
94 |
94 |
94 |
94 |
76 |
76 |
77 |
77 |
71 |
66 |
66 |
|
1400 |
133 |
133 |
111 |
111 |
111 |
111 |
89 |
89 |
90 |
90 |
84 |
78 |
78 |
|
1600 |
151 |
151 |
126 |
126 |
126 |
126 |
101 |
101 |
104 |
104 |
96 |
90 |
90 |
|
1800 |
|
171 |
143 |
143 |
143 |
143 |
114 |
114 |
117 |
117 |
109 |
102 |
102 |
|
2000 |
|
|
159 |
159 |
159 |
159 |
128 |
128 |
130 |
130 |
121 |
113 |
113 |
|
2200 |
|
|
|
|
|
176 |
141 |
141 |
144 |
144 |
134 |
125 |
125 |
|
2400 |
|
|
|
|
|
193 |
155 |
155 |
157 |
157 |
146 |
137 |
137 |
|
2600 |
|
|
|
|
|
209 |
168 |
168 |
170 |
170 |
159 |
149 |
149 |
|
2800 |
|
|
|
|
|
|
|
|
194 |
194 |
171 |
161 |
161 |
表三：
|
級別代號 |
拉伸強度，MPa ≥ |
拉斷伸長率，% ≥ |
磨耗量，mm 3 ≤ |
|
D |
18 |
400 |
90 |
|
H |
25 |
450 |
120 |
|
L |
20 |
400 |
150 |
|
P |
14 |
350 |
200 |
